1.1 監視信息類型

　　具有狀態監視功能的滅火系統，采集信息應至少包括驅動裝置安裝狀態、驅動裝置動作狀態、選擇閥動作狀態、信號反饋裝置動作狀態、瓶組狀態參數(如壓力、液位、質量、瓶組儲存環境溫度等)、滅火系統基本參數(瓶組數量、地理位置、滅火系統類型、用戶單位、生產者等)、操作記錄等信息。

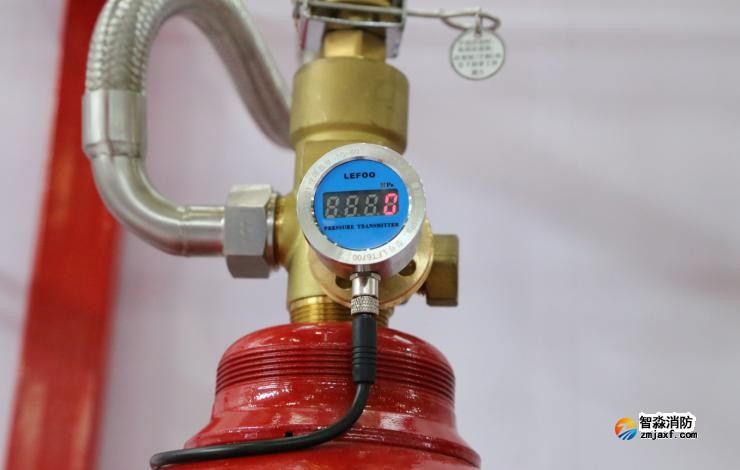

1.2 狀態傳感單元

　　SSU滿足下列要求。

　　a) 當SSU安裝在氣體滅火系統部件上并與其共同工作時，氣體滅火系統部件在進行各項試驗測試時應在SSU正確安裝的狀態下進行，試驗后氣體滅火系統部件應進行強度和密封測試，結果應符合被測試件不應出現滲漏、變形現象和被測試件的密封部位應無氣泡泄漏。

　　b) SSU的耐電壓性能和絕緣要求應符合被測試件的接線端子與外殼之間不應出現表面飛弧、掃掠 放電、電暈或擊穿現象和被測試件的接線端子與外殼之間的絕緣電阻應大于20MΩ。

　　c) 具有報警功能的SSU，報警閾值的修改應通過操作權限(密碼)保護，且只能現場設置。

　　d) SSU中的稱重傳感器應滿足GB/T7551的相關要求，壓力傳感器應滿足GB/T18806、GB/T26807、GB/T28854、GB/T28855的相關要求，液位傳感器應符合GB/T21117、GB/T25153的相關要求。

1.3 數據傳輸單元

1.3.1 基本功能

　　DTU的基本功能滿足下列要求。

　　a) 電源要求、耐氣候環境要求、耐機械環境要求、抗電干擾要求、耐電壓要求、絕緣電阻要求應符合XF61—2010中6.2~6.7的規定。

　　b) 應至少具備信息采集功能、報警功能、自檢功能和信息顯示、狀態查詢與分析功能，信息采集范圍至少應包含SSU信息與自身狀態。

　　c) DTU應具有中文功能標注和信息顯示功能。

　　d) DTU軟件的用戶文檔應符合GB/T25000.51—2016中5.2的要求；軟件質量應符合GB/T25000.51—2016中5.3.1~5.3.8的要求。

1.3.2 報警功能

　　DTU的報警功能至少包含：

　　a) 本機故障報警，類別至少應有主電源故障、備用電源故障、備用電源輸出電壓低于欠壓電壓、通信故障、數據儲存故障，以及SSU與DTU之間連接線路的故障(短路、開路、并接負載)；

　　b) 滅火系統狀態報警，功能應能按照滅火系統異常報警規則根據接收到的SSU的數據狀態進行報警；

　　c) DTU應能發出報警聲、光報警信號表示異常發生的部位和時間，裝置應在接收到故障報警信息后的5s內發出報警聲、光報警信號，指示燈、音響器件應滿足XF61中的相應要求；

　　d) 具有程序運行監視功能，當其不能運行主要功能程序時，報警裝置應在100s內發出故障信號；

　　e) 具有存儲器內容(包括程序和指定區域的數據)以不大于1h的時間間隔進行監視的功能，當存儲器內容出錯時，應在100s內發出故障信號。

1.3.3 其他功能

　　DTU的其他功能滿足下列要求。

　　a) 應具有信息重發功能，信息重發機制應滿足GB/T26875.3的要求。

　　b) 當傳輸裝置出現通信異常，并恢復正常狀態后，應能上傳通信異常期間存儲的全部信息。

　　c) 自檢功能至少應能對其音響部件及狀態指示燈、顯示器進行功能檢查。

　　d) 至少保存90d的運行狀態和監視信息記錄，能通過信息查詢功能查詢其信息內容與記錄時間。

　　e) 應能接收授時指令并自動設置時間。

　　f) 記錄每個事件發生的時間，事件記錄的時間誤差應不大于10s;事件記錄的時間應至少包括“時”“分”“秒”，日期應包含“年”“月”“日”。

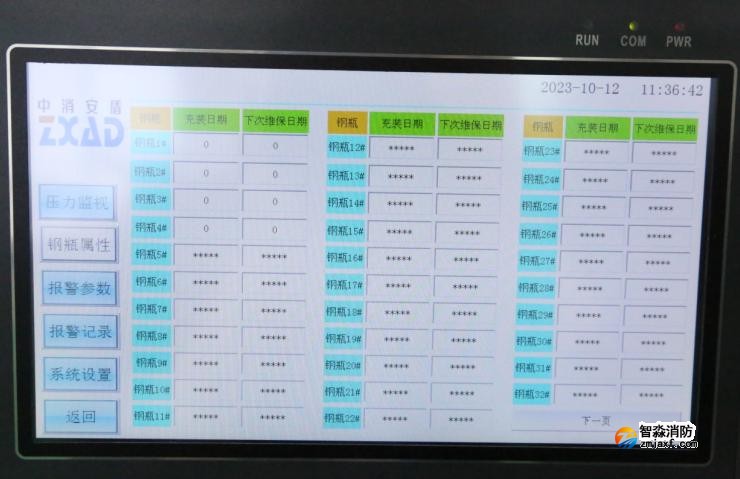

1.4 DTU數據應用平臺功能要求

1.4.1 DTU數據應用平臺應通過SSU和DTU對滅火系統的狀態進行監視和展示，內容不應少于1.1~1.3規定的相關內容。

1.4.2 其他終端通過網絡應能連接DTU數據應用平臺，并能查詢到使用期內滅火系統的狀態數據。

1.4.3 DTU數據應用平臺不應具備遠程啟動滅火系統的功能。

1.4.4 DTU數據應用平臺軟件的用戶文檔應符合GB/T25000.51—2016中5.2的要求;軟件質量應符合GB/T25000.51—2016中5.3.1~5.3.8的要求。

　　注：DTU數據應用平臺、SSU與DTU的連接關系示例見附錄。

附：DTU數據應用平臺、SSU與DTU連接關系示例

1 DTU功能說明

　　根據實際布置位置和應用情況，DTU劃分為區域型DTU和集中型DTU，均用于采集、存儲、分析和傳輸滅火系統的狀態信息。在區域型DTU與集中型DTU聯合使用時，集中型DTU一般作為網絡中心使用，DTU數據應用平臺的全部功能一般運行于集中型DTU。

2 DTU數據應用平臺、SSU與DTU連接關系示例

　　DTU數據應用平臺一般通過網絡方式訪問，也可以內嵌至集中型DTU中本地訪問。圖1列舉了一種DTU數據應用平臺、集中型DTU和區域型DTU連接關系示例，該示例中DTU數據應用平臺內嵌至一個集中型DTU。

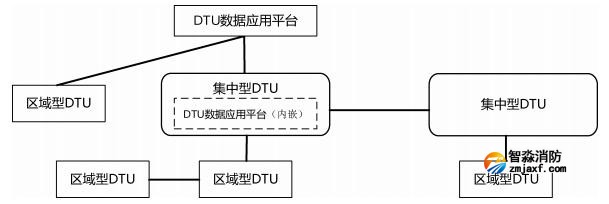

圖1 DTU數據應用平臺、集中型 DTU和區域型 DTU連接關系示例

集中型DTU通過區域型DTU對不同區域的SSU數據進行采集，直接采集SSU的數據。圖2~圖6列舉了5種不同集中型DTU、區域型DTU和SSU連接關系示例。

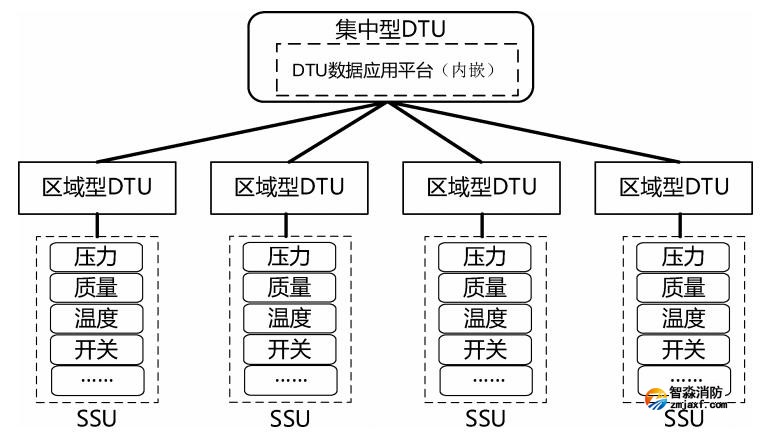

圖2 集中型 DTU、區域型 DTU和SSU連接關系示例1

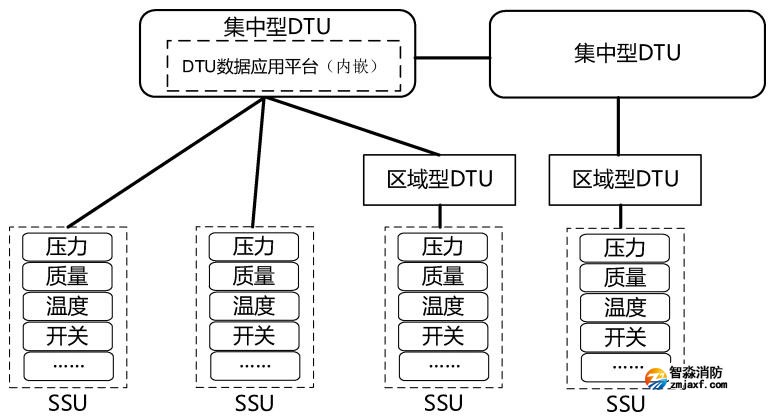

圖3 集中型 DTU、區域型 DTU和SSU連接關系示例2

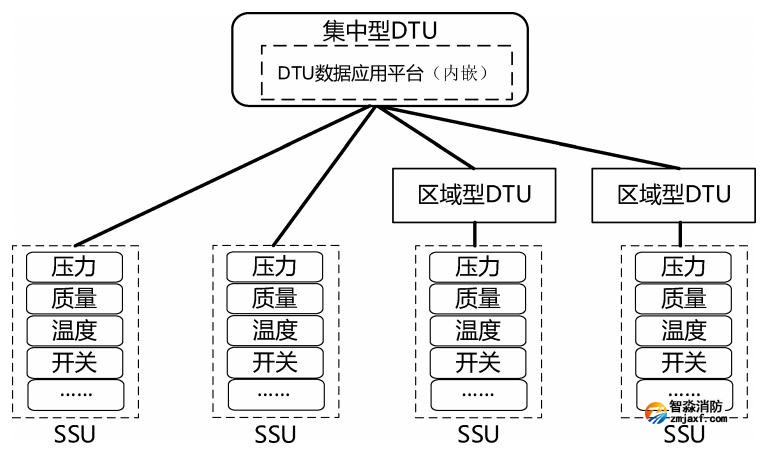

圖4 集中型 DTU、區域型 DTU和SSU連接關系示例3

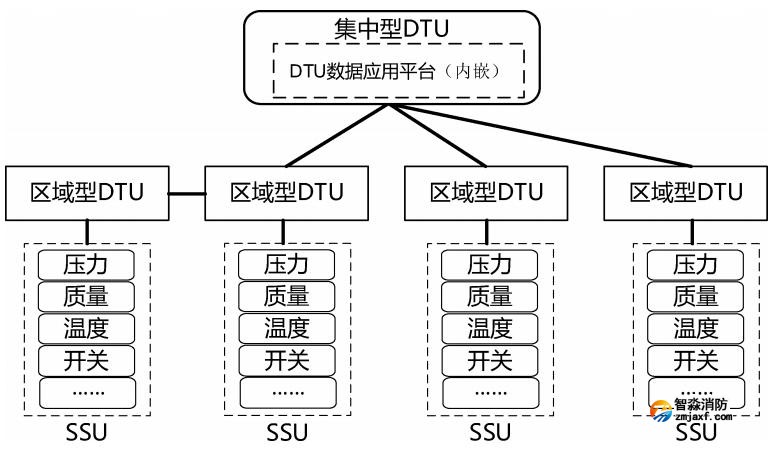

圖5 集中型 DTU、區域型 DTU和SSU連接關系示例4

圖6 集中型 DTU、區域型 DTU和SSU連接關系示例5
