火災發生時，迅速而可靠地將信號傳遞至氣體滅火控制盤及控制室至關重要，這關系到能否及時啟動滅火系統，最大限度地降低火災造成的損失，并保障人員安全。現代建筑和工業設施通常采用復雜的火災探測和報警系統，旨在實現對火情的早期發現、精確判斷和快速響應。本文將詳細探討火災發生時信號傳遞至氣體滅火控制盤及控制室的各種機制，包括探測原理、傳輸方式、系統聯動以及冗余設計等方面。
一、火災探測原理及信號生成:
火災探測是信號傳遞的先決條件。各類探測器通過不同的原理感知火災的特征參數，并在確認火情后產生報警信號。常見的火災探測器主要包括以下幾種：
感煙探測器: 感煙探測器是應用最廣泛的火災探測設備，其主要工作原理是利用煙霧對光線的散射或吸收效應。按照工作方式的不同，感煙探測器可分為離子感煙探測器和光電感煙探測器。離子感煙探測器利用放射性物質電離空氣，當煙霧進入電離室時，會改變電離電流，從而觸發報警。光電感煙探測器則利用光電效應，當煙霧進入光電室，散射或遮蔽光線，從而觸發報警。
感溫探測器: 感溫探測器通過感知環境溫度的變化來判斷火災。按照工作原理的不同，感溫探測器可分為定溫探測器、差溫探測器和差定溫復合探測器。定溫探測器在環境溫度達到預設的閾值時觸發報警。差溫探測器則監測溫度變化率，當溫度上升速率超過設定值時觸發報警。差定溫復合探測器結合了定溫和差溫兩種特性，可以更準確地判斷火情。
火焰探測器: 火焰探測器通過探測火焰產生的特定波長的輻射來判斷火災。火焰探測器通常可以識別紫外線或紅外線，并通過算法過濾掉其他干擾源。由于火焰探測器對火焰反應迅速，因此適用于需要快速響應的場所，如易燃易爆品儲存區。
氣體探測器: 氣體探測器主要用于探測火災產生的特定氣體，如一氧化碳等。通過監測這些氣體的濃度變化，可以提前發現火災隱患，尤其是在陰燃階段。
手動報警按鈕: 手動報警按鈕是最直接的火災報警方式，當人員發現火情時，可以手動按下按鈕觸發報警。這是一種重要的補充手段，特別是在探測器未能及時發現火情的情況下。
探測器在確認火情后，會將探測到的信息轉換為電信號，這些信號通常為電壓信號或電流信號。不同的探測器可能采用不同的信號協議，例如傳統的線性信號 (4-20mA) 或者數字信號 (如 Modbus, BACnet 等)。
二、信號傳輸方式:
探測器產生的電信號需要可靠地傳輸至氣體滅火控制盤及控制室，常見的信號傳輸方式包括以下幾種：
有線傳輸: 有線傳輸是最常用的信號傳輸方式，其穩定性和可靠性較高。常用的有線傳輸介質包括雙絞線、屏蔽雙絞線和光纖。雙絞線適用于短距離傳輸，屏蔽雙絞線可以抗干擾，適用于電磁環境復雜的場所。光纖具有傳輸距離遠、抗干擾能力強等優點，適用于大型建筑或工業園區。
無線傳輸: 無線傳輸具有安裝方便、維護成本低等優點，適用于一些不方便布線的場所。常用的無線傳輸協議包括 WiFi, Zigbee, LoRa 等。但無線傳輸容易受到干擾，因此需要采用可靠的加密和校驗機制，確保信號的完整性和可靠性。
總線技術: 總線技術是一種高效的信號傳輸方式，多個探測器可以共享同一條總線，從而降低布線成本。常用的總線協議包括 CAN 總線、RS-485 總線等。總線技術通常采用地址編碼方式，每個探測器都有唯一的地址，控制盤可以根據地址識別不同的探測器。
無論采用哪種傳輸方式，都必須確保信號傳輸?shù)目煽啃院蛯?shí)時性。在選擇傳輸介質時，需要考慮環境因素，如溫度、濕度、電磁干擾等，并采取相應的防護措施。
三、系統聯動及控制邏輯:

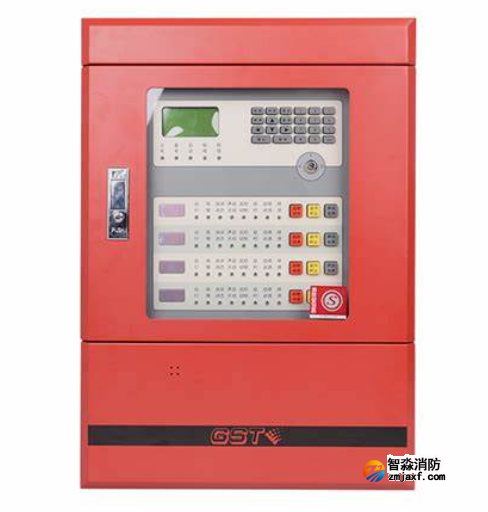

氣體滅火控制盤是整個火災報警和滅火系統的核心，它接收來自探測器的報警信號，進行邏輯判斷，并控制氣體滅火系統的啟動。其主要功能包括：
報警信號接收與處理: 氣體滅火控制盤接收來自探測器的報警信號，并根據信號的類型和優先級進行處理。
邏輯判斷: 控制盤根據預設的邏輯規則判斷是否需要啟動滅火系統。通常需要多個探測器同時報警，或者某個探測器持續報警一定時間，才會觸發滅火系統。
滅火系統啟動控制: 當滿足啟動條件時，控制盤會發出指令，啟動氣體滅火系統，打開電磁閥，釋放滅火劑。
狀態顯示與記錄: 控制盤會實時顯示各個探測器的狀態，記錄報警信息，方便維護人員進行故障排查和系統維護。
遠程監控與控制: 現代化的氣體滅火控制盤通常具有遠程監控和控制功能，可以通過網絡將報警信息上傳至控制室，并允許控制室人員遠程控制滅火系統。
氣體滅火控制盤的控制邏輯至關重要，需要根據具體的應用場景進行精細的設計和調試，避免誤報或漏報。
四、控制室的角色:
控制室是整個火災報警和滅火系統的指揮中心，負責對火災進行監控和管理。其主要職責包括：
接收?qǐng)?bào)警信息: 控制室接收來自氣體滅火控制盤的報警信息，并進行確認和處理。
人工確認: 在啟動滅火系統之前，控制室人員需要通過視頻監控、電話確認等方式對火情進行人工確認，避免誤報。
應急響應: 當確認發生火災后，控制室人員需要立即啟動應急預案，疏散人員，并通知消防部門。
遠程控制: 控制室人員可以通過遠程控制系統控制氣體滅火系統的啟動和停止，以及調整滅火參數。
數據分析與報表: 控制室需要對火災報警數據進行分析，生成報表，為改進火災預防措施提供依據。
控制室需要配備專業的消防人員，并定期進行培訓和演練，確保其能夠熟練地操作火災報警和滅火系統，并有效地應對各種突發情況。
五、冗余設計與可靠性保障:
火災報警和滅火系統必須具有高度的可靠性，任何一個環節的故障都可能導致系統失效。為了提高系統的可靠性，通常需要采用冗余設計，即采用多種備用方案，確保在某個部件發生故障時，系統仍然能夠正常工作。常見的冗余設計包括：
探測器冗余: 在關鍵區域，可以安裝多個探測器，即使某個探測器發生故障，其他探測器仍然可以檢測到火情。
信號傳輸冗余: 可以采用多種信號傳輸方式，例如有線和無線傳輸同時使用，當有線傳輸中斷時，無線傳輸可以接替工作。
控制盤冗余: 可以設置主備兩個控制盤，當主控制盤發生故障時，備用控制盤可以自動接替工作。
電源冗余: 采用UPS電源，確保在市電中斷時，系統仍然能夠正常工作。
獨立供電系統: 關鍵設備，例如氣體釋放電磁閥等，應采用獨立的供電系統，避免與其它設備共享電源，降低故障擴散的風險。
除了冗余設計，定期的維護和檢查也是保障系統可靠性的重要措施。需要定期對探測器進行清潔和校準，檢查線路是否老化或損壞，測試控制盤的功能是否正常，并進行滅火演練，確保整個系統處于最佳狀態。
六、標準規范與合規性:
火災報警和滅火系統的設計、安裝和維護必須符合相關的國家標準和行業規范。這些標準規范對探測器的選擇、布線方式、控制邏輯、滅火劑的種類和用量等方面都作出了明確的規定。例如，中國的GB 50116-2013《火災自動報警系統設計規范》和GB 50370-2005《氣體滅火系統設計規范》就對火災報警和滅火系統的設計和安裝提出了具體的要求。此外，還需要符合當?shù)叵啦块T的規定，并定期接受消防部門的檢查和評估。
火災發生時，信號傳遞至氣體滅火控制盤及控制室是一個復雜而關鍵的過程，涉及到火災探測、信號傳輸、系統聯動、控制邏輯、冗余設計以及標準化規范等多個方面。只有確保各個環節的可靠性和有效性，才能及時啟動滅火系統，最大限度地降低火災造成的損失，并保障人員安全。 隨著科技的不斷進步，火災報警和滅火系統也在不斷發展，更加智能化、網絡化和集成化。例如，基于物聯網技術的火災報警系統可以實現遠程監控和故障診斷，基于人工智能技術的火災報警系統可以提高火災探測的準確性和效率。未來，火災報警和滅火系統將朝著更智能、更可靠、更高效的方向發展，為社會的安全保駕護航。
