產品說明

功能特點：
　　◎一套有管網滅火系統可同時保護八個防護區，項目總工程造價將降低。
　　◎便于集中監控和維修。
　　◎設備需瓶組間。
　　◎只適宜新建項目。
　　◎設計計算和方案復雜
　　◎安裝復雜，施工周期長。
　　◎采用臥式壓差式雙密封結構容器閥，密封和安全性能可靠。

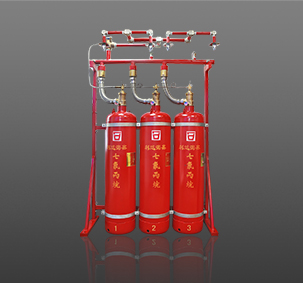

　一、利達QMQ150N有管網七氟丙烷氣體滅火系統構成：


　　系統由容器、容器閥、單向閥、選擇閥、驅動裝置、集流管、連接管、噴嘴、信號反饋裝置、安全泄放裝置、控制盤、檢漏裝置等部件構成。

　　系統各部件應固定牢固、連接可靠，部件安裝位置正確，整體布局合理，便于操作、檢查和維修。系統各部件間連接螺紋、法蘭應符合相應國家標準、行業標準的規定。

　　系統中相同功能部件的規格應一致，各滅火劑貯存容器的容積、充裝密度、充裝壓力應一致。


　　二、利達QMQ150N有管網七氟丙烷氣體滅火系統外觀：


　　系統各構成部件應無明顯加工缺陷或機械損傷，部件外表面須進行防腐處理，防腐涂層、鍍層應完整、均勻。

　　在滅火劑貯存容器的外表正面標注滅火劑的名稱或商品名稱。字跡應明顯、清晰。驅動氣瓶亦應標出驅動氣體名稱。

　　系統每個操作部位均應以文字、圖形符號標明操作方法，單向閥、選擇閥應標示介質流動方向。

　　銘牌應牢固地設置在系統明顯部位，注明:產品名稱、型號規格、執行標準代號、貯存壓力、滅火劑總量、使用溫度范圍、生產單位、產品編號、出廠日期等內容。


　　三、利達QMQ150N有管網七氟丙烷氣體滅火系統工作狀態：


　　系統各操作部件的工作位置、控制盤的控制、監視功能，均應處于正常準工作狀態。滅火劑和驅動氣體泄漏監視裝置應處于正常監視狀態，滅火劑充裝量不得低于設計值。


　　四、利達QMQ150N有管網七氟丙烷氣體滅火系統啟動運行要求：


　　系統應具有自動啟動、手動啟動和機械應急啟動功能。手動啟動和機械應急啟動應有防止誤動作的有效措施，并用文字或圖形符號標明操作方法。

　　系統的自動啟動應具有延遲啟動功能，延遲時間可在Os-30s范圍內連續可調，分檔可調時每檔間隔不應大于5s。延遲時間設定誤差應不大于設定時間的20%。

　　系統的動作程序應在選擇閥開啟后或同時打開容器閥。

　　系統采用不同方式啟動，其動作應準確、可靠、無故障。

　　系統的運行參數，如延遲時間、噴射時間、滅火劑噴放量等應在設計規定的范圍內。

　　滅火劑噴射過程中和噴射后的顯示、報警及輸出端子動作情況均應符合設計要求。


　　五、利達QMQ150N滅火劑瓶組技術指標：


　　1.工作壓力：瓶組貯存壓力為：4.2MPa

　　2.充裝密度、充裝壓力：充裝密度分別為951kg/m'、992kg/m'

　　3.密封要求：

　　進行氣密性試驗，在最大工作壓力下，保壓5min，瓶組應無氣泡。

　　4.抗震要求：進行振動試驗，滅火劑的凈重?fù)p失不得大于滅火劑充裝量的0.5%;瓶組任何部件不得產生結構損壞，壓力損失不得大于充裝壓力的1.5%，試驗后自動開啟容器閥，不應出現任何故障。

　　5.溫度循環泄漏要求：進行溫度循環泄漏試驗，滅火劑的凈重?fù)p失不得大于滅火劑充裝量的0.5%;瓶組內的壓力損失不得大于充裝壓力的1.5%，試驗后自動開啟容器閥，不應出現任何故障。

　　6.耐傾倒沖擊要求：進行耐傾倒沖擊試驗，瓶組零件不應損壞。自動和手動啟動容器閥應能正常開啟。

　　7.滅火劑：罐裝的滅火劑應為國家允許使用的合格產品。
